USB數據采集與數字控制系統LUCI-M
配件 / USB 數據采集與數字控制系統 LUCI-M
簡要介紹
緊湊、通用的USB系統，用于數據采集和控制?？勺杂煞峙涞腁DC用于數字化測量值，DAC控制外部設備或作為偏置電壓源。數字I/O讀取狀態和報警信號，并切換外部外設。非常適合FEMTO放大器和光電接收器。易于適應一般測量和控制任務。
特色
? 2 或 4 個并行通道（視型號而定），16 位 ADC，速度為 2.5 MS/s
? 3通道，12位DAC
? 共計19個數字輸出
? 共有5個數字輸入
? 符合SCPI標準的指令集
? Microsoft Windows 驅動程序?
? macOS和Linux?下的直接控制（無需驅動）?
? Python 后端、源代碼示例和圖形用戶界面可作為可選下載下載
| 總線接口 | USB 2.0 |
| 電源 | USB接口或USB PD（需要5V，3A） |
| 換乘 | USB Type-C，D-Sub 25 針連接器，3 BNC 母頭，8 針數字輸入輸出端口 |
| 模擬轉數字轉換器 | 2個或4個并行通道（視型號而定），16位，1.1 MHz模擬通道，2.5毫秒/秒，可選擇下采樣至500、100、10和1 kS/s |
| 模擬輸入 | 總共有6個，2個BNC，4個D-Sub連接器。所有這些都可以根據需要分配到ADC通道 |
| 數字轉模擬轉換器 | 3通道，12位 |
| 模擬輸出 | 總共有3個，1個BNC，2個D-Sub連接器的針腳。 |
| 數字輸入輸出 | 共有19個輸出和5個輸入 |
| 指令集 | SCPI合規 |
什么是LUCI-M？
LUCI-M 是一種通用數據采集與控制系統。它通過 USB 連接，根據型號不同，提供兩臺或四臺可自由分配的模數轉換器（ADC），用于采集和數字化測量值。此外還有三臺數模轉換器（DAC），用于控制外部設備或作為偏置和偏置電壓的源。另外還有 24 個數字 I/O 用于讀取狀態或報警消息以及切換其他外設。
當然，LUCI-M專為FEMTO放大器和照片接收器設計，并結合它們組成了一個多功能的測量和控制單元。
FEMTO放大器和照片接收器的遠程控制
LUCI-M系統適用于所有FEMTO放大器和帶有25針D-Sub插座的光電接收機的遠程控制。根據所用放大器或光電接收機的不同，所有重要功能如增益、交流/直流切換或?yàn)V波器設置都可以遠程控制。此外，狀態信息如“過載”或“解鎖”也可以查詢。

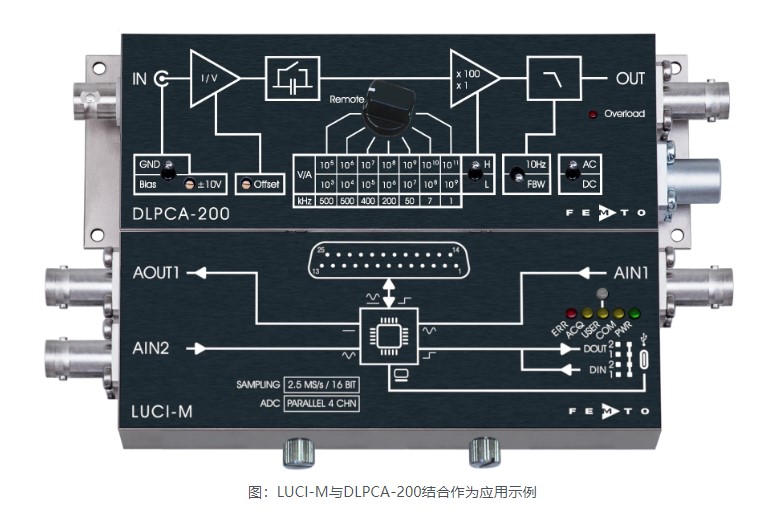

LUCI-M 直接插入 D-Sub 25 插座并用螺絲固定。這樣，LUCI-M 與放大器或照片接收器組成一個緊湊的單元，合而為一。
數據收集、ADC和DAC
LUCI-M 配備了 ADC。這使得無需額外的外部數據采集系統（DAQ 系統）即可直接獲取輸出信號。DAC 還允許施加偏置和偏置電壓。無論哪種情況，都使用 D-Sub 連接，放大器或照片接收器與 LUCI-M 之間無需電纜。整體配置緊湊整潔。
此外，還提供外部輸入和輸出。例如，這些輸入和輸出可以用來并行記錄來自其他源的進一步測量值，且無需額外的外部DAQ系統。
ADC和DAC可以獨立于FEMTO產品使用，因此LUCI-M系統是既有USB DAQ系統的替代方案。如果沒有連接FEMTO放大器或照片接收器，D-Sub接口可以通過分線或線夾適配器自由使用，并且有多種連接和使用選項。
電隔離
輸入和輸出的模擬信號與計算機電氣隔離。這使計算機的“電磁歧管”遠離放大器或照片接收器，同時防止?jié)撛趩栴}和地環。
計算機與軟件
得益于兼容SCPI的指令集和USB接口，LUCI-M不綁定于任何特定的計算機硬件、軟件或編程語言。它可以獨立于平臺使用。

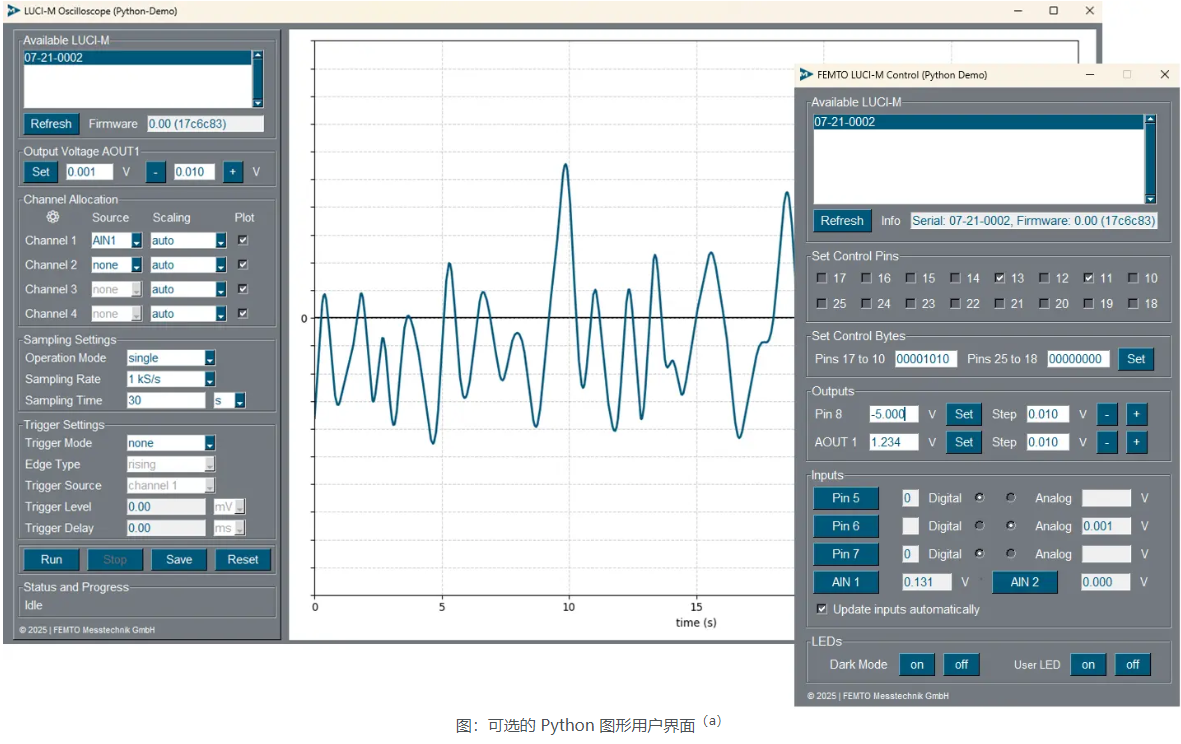

可選的Python腳本可演示與LUCI-M的通信。這些腳本是快速入門工具，可以作為你自己項目的復制粘貼模板。還有一些帶有圖形用戶界面（GUI）的示例應用，展示了LUCI-M的可能性。示例涵蓋了FEMTO產品的遠程控制及其作為數據采集系統的應用。
Python 腳本和示例應用可選擇性且免費下載。
LUCI-M系統適合哪些FEMTO放大器和光接收器？
LUCI-M 適用于所有 FEMTO 放大器和帶有 D-Sub 25 針插座的光照接收機的遠程控制。DHPVA、DUPVA和LIA-MV-200需要適配器或D-Sub 25針延長線，因?yàn)長UCI-M不能直接插入插座。
數據采集基本上可以所有放大器和光接收器實現，要么直接通過D-Sub插座的引腳，要么通過LUCI-M的BNC輸入端外部采集。然而，由于模擬帶寬為1.1 MHz，采樣率為2.5 MS/s，對于帶寬更高的放大器和照片接收機，數據采集頻率限制在約1 MHz。
DLPCA-200、DDPCA-300、OE-200和LIA-MV-150充分利用了LUCI-M的連接、控制和數據采集能力。
以下表格提供了詳細概述。
與 FEMTO 軌電阻放大器和光接收器配合使用時的功能范圍
| 功能 | DDPCA-300 | DLPCA-200OE-200 | DHPCA-100OE-300 |
| 加固的選擇 | √ | √ | √ |
| 讀取輸出信號 | √ | √ | (√)^1.2 |
| 讀取過載狀態 | √ | √ | √ |
| 直流監聽信號的讀出 | — | — | √ |
| 偏置電壓的讀數 | √ | — | √ |
| 設置偏置電壓 | √ | — | — |
| 設置偏置電壓 | — | √ | √ |
| 高速/低噪聲切換 | — | √ | √ |
| 交流/直流切換 | — | √ | √ |
| 截止頻率切換 | — | — | √ |
(?)1輸出信號的讀出不是通過D-Sub，而是可以通過BNC讀取。
(?)2帶寬無法被充分利用。
—不支持。請聯系我們的技術支持，看看是否可以進行定制。
配合 FEMTO 電壓和 GHz 放大器使用時的功能范圍
| 功能 | DLPVA | DHPVA (4) | DUPVA (4) | HLVA-100 |
| 加固的選擇 | √ | √ | √ | √ |
| 讀取輸出信號 | (√)1 | (√)1.2 | (√)1.2 | (√)1 |
| 讀取過載狀態 | √ | — | — | — |
| 直流監聽信號的讀出 | — | √ | √ | — |
| 設置偏置電壓 | √ | √ | — | √ |
| 交流/直流切換 | (√)3 | √ | — | — |
| 截止頻率切換 | √ | √ | — | — |
| 基線修正 | — | — | — | √ |
(?)1輸出信號的讀出不是通過D-Sub，而是可以通過BNC讀取。
(?)2帶寬無法被充分利用。
(?)3除了DLPVA-100-BUN-S外，所有DLPVA都可實現，該系統是永久交流耦合的。
(4)由于散熱器的原因，無法將LUCI-M直接連接到D-Sub插座。建議使用適配器線，或者散熱片可以拆開。
—不支持。請聯系我們的技術支持，看看是否可以進行定制。
與 FEMTO 鎖定放大器配合使用時的特點
| 功能 | 讀取X輸出信號 | 讀取Y輸出信號 | 讀取R輸出信號 | 設置X輸出偏移量 | 讀取過載狀態 | 閱讀解鎖狀態 | 切換低漂移/高動態 | 靈敏度選擇 | 濾波器陡度的選擇 | 時間常數的選擇 | 相位移選擇 | 鎖定手動開關 |
| 利亞-MV-150 | √ | — | — | √ | √ | √ | √ | √ | √ | √ | √ | — |
| LIA-MV-200 (5) | √ | (√)1 | (√)1 | — | √ | √ | √ | √ | √ | √ | √ | √ |
(?)1輸出信號的讀出不是通過D-Sub，而是可以通過BNC讀取。
(5)LUCI-M 無法直接連接到 D-sub 插槽。需要適配器線。
