PVX-4130雙極性脈沖信號發生器美國BNC/DEI


           PVX-4130 脈沖發生器可產生高達 6,000V 的快速高壓波形。PVX-4130 針對高阻抗電容性負載進行了優化，非常適合驅動提取柵極和偏轉板，用于飛行時










          Description



          PVX-4130 脈沖發生器可產生高達 6,000V 的快速高壓波形。PVX-4130 針對高阻抗電容性負載進行了優化，非常適合驅動提取柵極和偏轉板，用于飛行時間質譜儀和加速器中粒子束的靜電調制。其堅固耐用且功能多樣的設計也使其非常適合脈沖或門控功率管柵極、普克爾斯盒和 Q 開關、聲學換能器、微通道板、光電倍增管和像增強器。PVX-4130 脈沖保真度將優化其所應用系統的性能。
          PVX-4130 可產生 6,000 V 的輸出電壓脈沖，上升和下降時間小于 60 納秒，并能將非常平坦的直流電壓脈沖輸入到容性負載中。它可產生從地到 +6000V 或從地到 -6000V 的單端輸出脈沖，還可以通過使用 VLow 和 VHigh 電源輸入，產生源自地直流電壓偏移的脈沖。該偏移范圍為 -6000V 至 +6000V，最大電源壓差≤6000V。
          PVX-4130 需要一個 TTL 門信號、一個高壓直流電源和可選的直流偏置電源輸入。輸出脈沖寬度和頻率由門信號控制。脈沖輸出電壓由輸入直流電源的幅度控制。
          當輸入門為高電平時，Vhigh 電源連接到輸出端。當輸入門為低電平時，Vlow 電源連接到輸出端。因此，PVX-4130 可用于生成負向脈沖，方法是對輸入門進行邏輯反轉，使輸入門保持高電平，直到單元產生脈沖。當輸入門變?yōu)榈碗娖綍r，Vlow 輸入電源連接到輸出端，從而生成負向脈沖。
          PVX-4130 的前面板 LED 指示燈用于監測脈沖發生器的狀態。前面板電壓和電流監視器提供了一種直觀的實時查看輸出電壓和電流波形的方法，無需使用外部高壓示波器探頭。
          脈沖發生器采用直接耦合、風冷固態半橋(圖騰柱)設計，提供同樣快速的脈沖上升和下降時間、低功耗，并且?guī)缀鯖]有過沖、欠沖或振鈴。它具有過流檢測和關斷電路，可保護脈沖發生器免受負載或互連電纜中的電弧和短路造成的潛在損壞。所有控制和保護邏輯電路、支持電源、儲能和輸出網絡均集成在 PVX-4130 中。它可以直接連接到負載，無需串聯或并聯電阻器、脈沖發生器和負載之間的阻抗匹配網絡或額外的儲能(電容器組)。所有這些都由 PVX4130 內部完成。
          主要特征
          0 至 ±6000V 脈沖輸出
          上升和下降時間<60ns
          直流脈沖寬度<150ns
          脈沖重復頻率 >10KHz
          針對偏轉板、柵極和其他容性負載進行優化
          提供電弧、短路和負載瞬變保護
          電壓和電流監控輸出

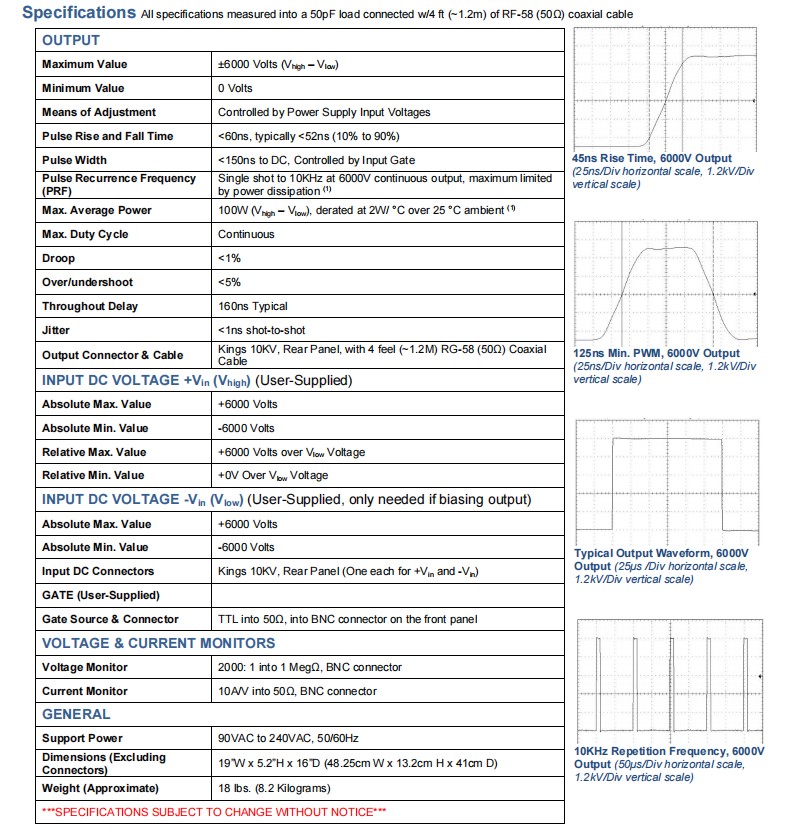

          技術規格
          想了解更多型號請記得聯系我們~
          型號描述最大電壓V脈沖上升
          與下降時間          		脈沖信號觸發正負脈沖工作模式
          PVX-2506PVX-2506采用了采用DEI系列快功率MOSFET的雙向MOSFET輸出級。50V200ns外部正（+）臺式
          PVM-1001PVM-1001可在不到10納秒（上升時間）內實現0至-950伏。這種可調脈沖電壓源能夠提供從55ns到10,000ns的脈沖寬度，標準頻率范圍最高可達1 MHz。950V9ns外部負（-）模塊
          PVM-4210PVM-4210脈沖發生器模塊提供兩個脈沖輸出通道，由統一控制邏輯控制。950V25ns外部雙相（+/-）模塊
          PVX-4151PVX-4151， 1.5kV 高壓脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降時間和低功耗。1500V25ns外部雙相（+/-）臺式
          PVX-4000-2kVPVX-4000-2kV 是一款風冷高壓雙極脈沖發生器。優化于驅動高阻抗電容負載，電壓高達±2000伏。2000V50ns外部，內部雙相（+/-）臺式
          PVX-4000-2kV-EXPVX-4000-2kV 是一款風冷高壓脈沖發生器。優化驅動高阻抗電容負載，最高可達±2000伏。2000V50ns外部，內部雙相（+/-）臺式
          PVX-4141PVX-4141， 3.5kV脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具有同樣快速的脈沖升降時間和低功耗。3500V25ns外部雙相（+/-）臺式
          PVX-4140
          （停產，替代型號PVX-4141）          		3.5 kV雙極脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降速度，低功耗，幾乎無過沖、欠沖或振鈴。3500V25ns外部雙相（+/-）臺式
          PVX-4130PVX-4130， 6kV 脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降速度和低功耗。6000V60ns外部雙相（+/-）臺式
          PVX-4110PVX-4110， 10kV 脈沖發生器是一種直聯、風冷、固態半橋（圖騰柱）設計，具備同樣快速的脈沖升降時間和低功耗。100000V60ns外部雙相（+/-）臺式
