           GHz寬帶放大器HSA-X-I-2-40GHz寬帶放大器/GHz寬帶放大器HSA簡要介紹HSA是用于測量GHz范圍內帶寬的小電壓或電流的GHz放大器。它們有固定










          Description

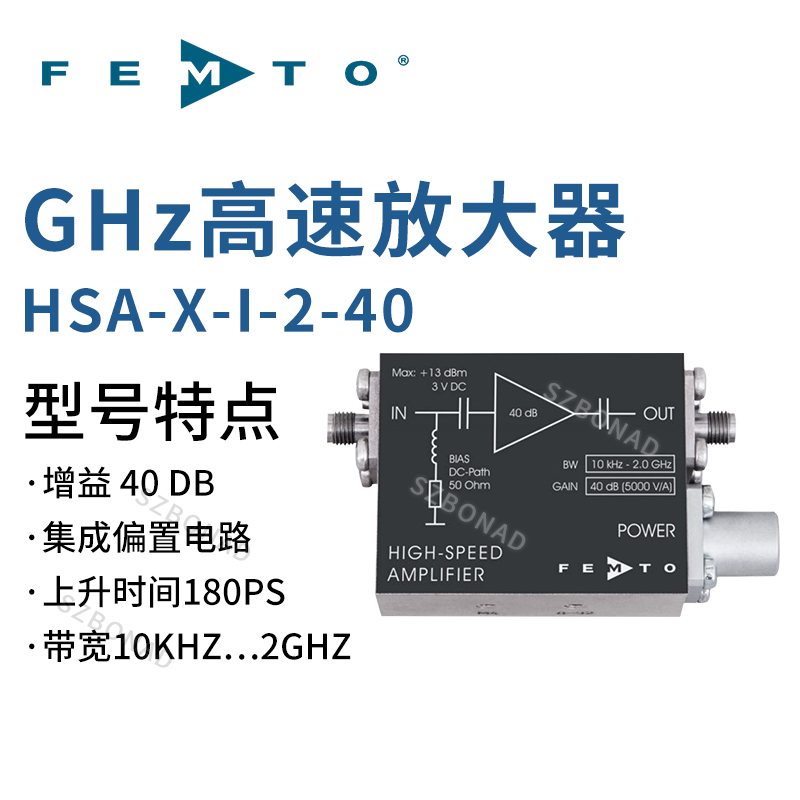

          GHz寬帶放大器HSA-X-I-2-40
          GHz寬帶放大器/GHz寬帶放大器HSA
          簡要介紹
          HSA是用于測量GHz范圍內帶寬的小電壓或電流的GHz放大器。它們有固定加固，并且針對50 Ω系統進行了優化。
          特色
          ? 超寬帶，頻率范圍從10 kHz到2.5 GHz
          ? 增益最高可達60 dB（x 1,000）
          ? 光電探測器實現跨阻抗放大，最高可達50,000 V/A
          ? 輸入噪聲最高可達310 pV/√Hz（6.2 pA/√Hz）
          ? 光電探測器應用中的集成直流電流路徑
          ? 兩個相同的信號輸出（HSA-Y）
          ? 直流監控輸出（HSA-Y）
          GHz寬帶放大器HSA-X-I-2-40技術參數：
          規格測試條件Vs=+15V, Ta=25°C
          增益增益40 dB(×100)
          跨阻增益5000 V/A  (40 dB×50Ω)
          增益精度±1% dB
          頻率響應下截止頻率（-3  dB）10kHz (+20%)
          上截止頻率（-3  dB）2.2 GHz (+15%)
          上升/下降時間（10% - 90%）160 ps
          輸入直流輸入阻抗50Ω
          射頻輸入阻抗50Ω
          50 Ω 噪聲系數2.8 dB      (@f<1GHz)
          等效輸入電壓噪聲430pV/√Hz    (@f<1GHz)
          輸入駐波比VSWR1.25:1     (@f<2.2 GHz)
          輸入回波損耗19 dB    (@f<2.2 GHz)
          輸出輸出阻抗50Ω
          輸出駐波比VSWR1.4 :1
          輸出回波損耗15.5 dB
          輸出功率P1dB +12.5 dBm
          輸出峰峰值電壓2.0 Vpp
          輸出噪聲typ. 3.5 mV RMS or 20 mVpp* (measurement BW: 4 GHz)
          電源供應供電電壓土15V
          供電電流士145 mA
          外殼重量100g(0.23磅)
          材料鋁鎂錳合金，鍍鎳
          溫度范圍存儲溫度 -40~100°C
          工作溫度 0~60℃

          超寬帶，頻率范圍10 kHz 至 2.5 GHz
          HSA系列的GHz寬帶放大器在高增益、大帶寬和低噪聲之間取得了良好平衡，非常適合使用超快光電探測器進行時間上高分辨率的測量。
          從千赫到吉赫茲的寬范圍對于脈沖和瞬變的精確測量非常重要，尤其是在不同脈沖寬度的復雜信號或測量瞬變衰減時間時。由于其極低的1/f噪聲，HSA系列還支持低噪聲放大至kHz范圍。
          其極寬的帶寬、平坦的振幅頻率響應和低噪聲，也使HSA放大器系列成為顯著提升示波器和頻譜/網絡分析儀輸入靈敏度的理想前置放大器。
          光電探測偏置電流的直流路徑
          在許多應用中——例如散光噪聲極限光譜、疊加測量等——相對較高的連續光輸出（cw功率）照射到光電探測器，產生高直流電流。這種直流電必須能夠通過低阻抗直流（DC）路徑流向地，否則光電探測器偏置（BIAS）的穩定性將受到顯著影響，出現非線性現象和速度損失。因此
          ，所有HSA放大器的輸入端都有50歐姆的直流通路。這種復雜的設計類似于BIAS-T，確保了良好的50歐姆調節以及在整個頻率范圍內的最佳信噪比。
          HSA-X

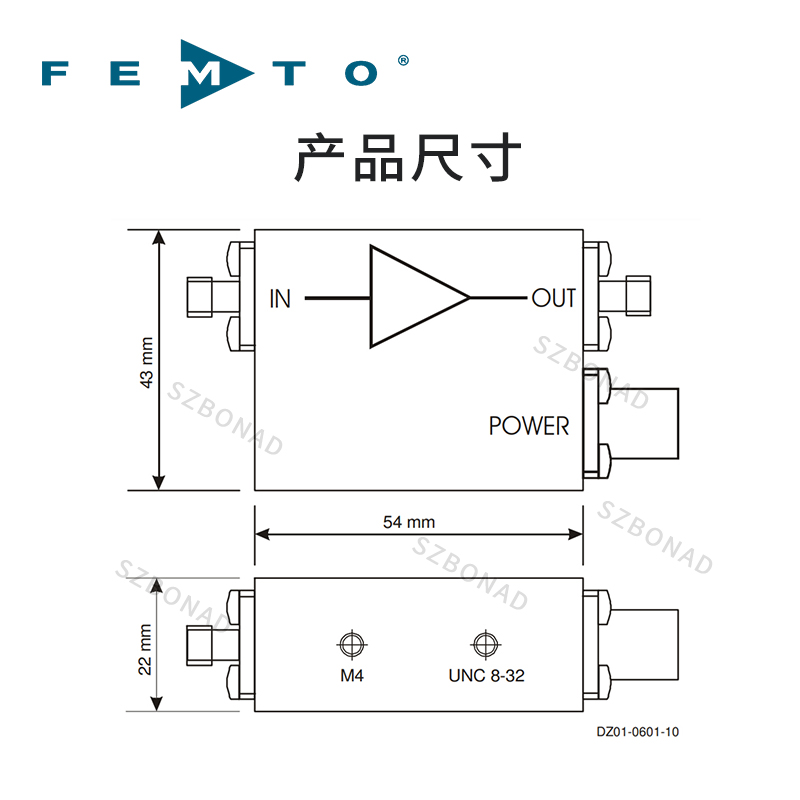

          HSA-X系列放大器擁有非常緊湊且防電磁干擾的外殼。它們配備了M4和8-32英寸螺紋孔，便于安裝，例如安裝在光學工作臺上。射頻連接器設計為SMA插座。提供20和40 dB增益版本。
          HSA-Y
          HSA-Y系列設備還配備了直流監測輸出，例如可以觀測光電探測器的連續波功率，或測量低頻背景信號。此外，HSA-Y放大器各自有兩個相同的信號輸出，允許額外的觸發或信號監聽，而無需依賴信號分頻器網絡。放大器提供20、40或60 dB增益版本。
          應用
          ? 超高速探測器（微通道板、光電倍增管、雪崩光電二極管和PIN光電二極管）的前置放大器
          ? 示波器和頻譜/網絡分析儀的前置放大器
          ? 脈沖和瞬變的時序高分辨率測量
          ? 50 Ω高速系統的信號增強器
