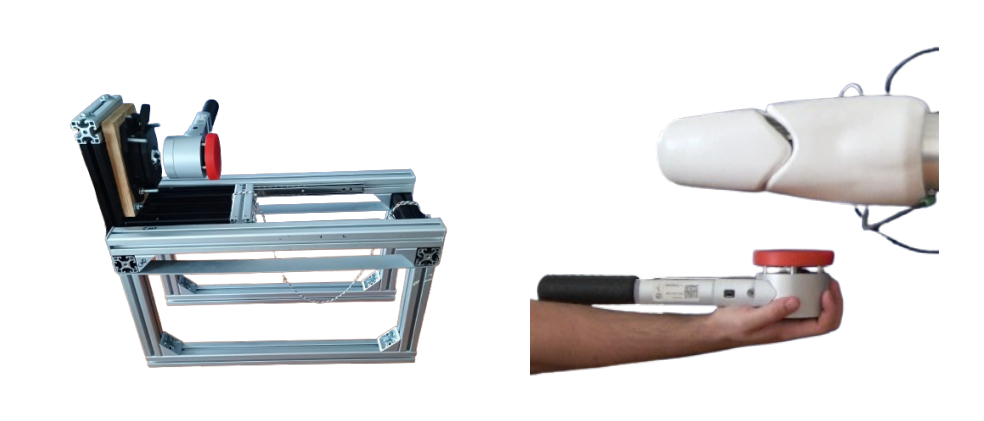

CBSF-75-Basic是一款力測量裝置，與 CoboSafe-Scan 壓力測量套件配合使用，可簡化測量方法。該測量裝置僅使用一個彈簧常數，即可確定人體各部位(頭部除外)的碰撞力和壓力。它適用于對速度要求不高的應用，并且足以滿足多種應用需求。
該型號型號對應其75 N/mm 的機械濾波彈簧常數，這一參數專為適配人體手部、手指、面部的生物力學變形特性設計，也是其區別于同系列其它 CBSF 型號(如 10/25/30 N/mm)的核心特征。

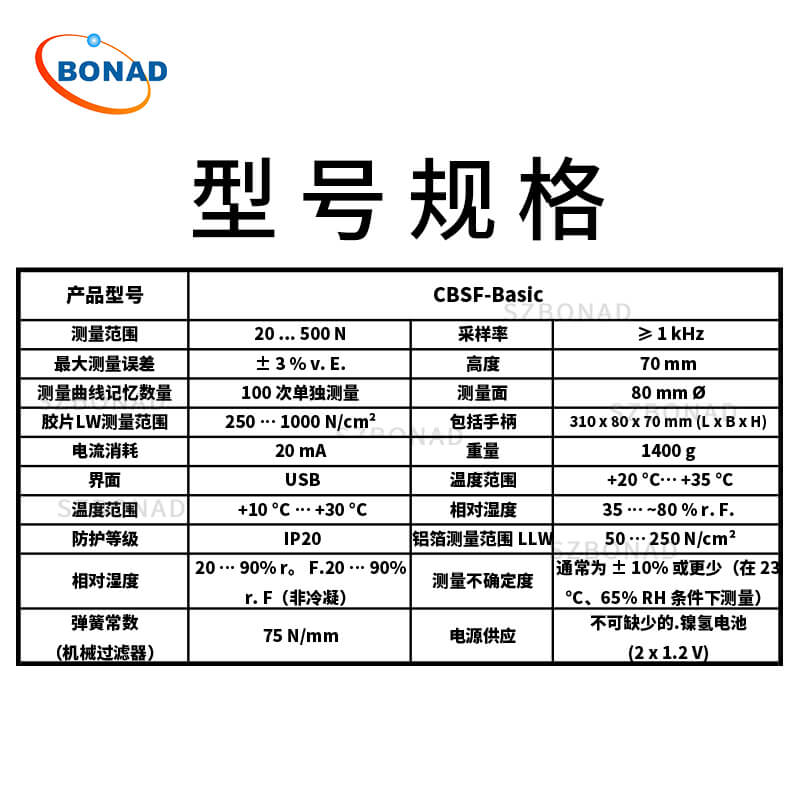

一、技術參數
| 型號 | CBSF-75-Basic |
|---|---|
| 測量范圍 | 20 ... 500 N |
| 最大測量誤差 | ±3%f.V. |
| 測量誤差（典型值） | typ. ±1%f.V. |
| 內部存儲容量 | 100 次單次測量 |
| 供電電壓 | 內置鎳氫充電電池（2×1.2 V） |
| 功耗 | 20 mA |
| 接口 | USB |
| 工作溫度范圍 | +10 °C ... +30 °C |
| 相對濕度 | 20 ... 90 % r.h.（無冷凝） |
| 防護等級 | IP20 |
| 彈簧常數（機械濾波器） | 75 N/mm |
| 采樣率 | ≥1 kHz |
| 高度 | 70 mm |
| 測量表面面積 | 80 mm2 |
| 含手柄尺寸（長 × 寬 × 高） | 310 x 80 x 70 mm |
| 重量 | 1400 g |
| 壓力測量誤差（典型值） | typ. ±10 % 或更?。?3℃、65% r.h. 下測量） |
| 壓力測量溫度范圍 | +20 °C... +35 °C |
| 壓力測量相對濕度 | 35 ... ~80 % r.h. |
| LLW 型薄膜壓力測量范圍 | 50 ... 250 N/cm2 |
| LW 型薄膜壓力測量范圍 | 250...1000N/cm2 |
二、配套組件
CBSF-75-Basic 是模塊化測量系統的核心，完整的測量方案需搭配以下組件：
CoboSafe-Vision：PC 端專業分析軟件，用于力 / 壓力數據的可視化、計算、評估，支持報告導出;
CoboSafe-Scan：壓力測量套件，含掃描儀、校準表、富士 Prescale 壓力膜(標配 LLW 型，LW 型可選)，完成壓力分布檢測;
K1 阻尼材料：標配生物仿真材料，適配人體手部 / 手指 / 面部的生物力學特性，模擬真實碰撞場景。
三、其它型號區別
COBOSAFE 系列還有CBSF-XS和其他不同彈簧常數的 CBSF 型號，與 CBSF-75-Basic 的核心差異如下：
CBSF-XS：CBSF-XS 量程更小(20~280N)，體積小巧(140×65×14mm)、重量僅 350g，帶 USB / 無線雙接口，專為機器人抓手、小間隙寬度的測量設計;而 CBSF-75-Basic 適用于機器人手部、下半身等常規部位的測量。
CBSF-10/25/30 等型號：這類型號的彈簧常數為 10~30N/mm，分別適配人體腹部、骨盆 / 胸部、上臂 / 肘部等部位的生物力學特性，而 CBSF-75-Basic 的 75N/mm 專為手部、手指、面部設計。
